PRODUCT
라인 주행중의 스트립의 센터 위치를 비접촉으로 연속적으로 검출하는 방식으로, CPC(센터 포지션 컨트롤)용의 센서로서 사용합니다.
메인터넌스 프리로 연속 사용할 수 있어, 경년 변화에 의한 감도 저하가 없고 장기간에 걸쳐 안정적으로 사용할 수 있는 것에 더해,
현장에서의 교정이 불필요해지는 등, 사용성이 현격히 개선된 제품이 되어 있습니다.

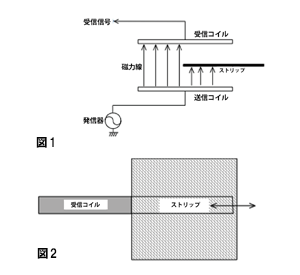

AWI 센서는 스트립을 사이에 두고 대향으로 설치된 코일 사이에 자력선을 생성하고, 그 사이를 통과하는 스트립의 위치를 자력선의 변화량으로부터 계측합니다(그림 1 참조). 센서는 스트립을 사이에 두고 대향으로 설치된 송신 및 수신 코일이 있으며, 자력선을 생성하는 송신 코일과 자력선을 수신하는 수신 코일의 조합으로 구성되어 있습니다. 스트립이 송신 및 수신 코일에 삽입되면 차단된 송신 코일의 차이로 인해 수신 코일이 받는 자력선에 차이가 발생합니다(그림 2 참조). 이와 같이 수신 코일로 얻는 자력선의 변화량을 계산함으로써 스트립의 위치를 정확하게 검출할 수 있습니다. | ![]() |
DC 전원 공급 장치 | DC24V(0.5A, 옵션이 제거된 상태) |
---|---|
편차 출력 | (CircLink output)디지털 출력(CircLink 출력) 디지털 출력(Ethernet/IP 출력) *옵션 아날로그 출력(± 200mm / ±5V) *옵션 |
알람 출력 | “헬시”, “스트립 없음”, “롤 아웃”, “과대 편차” |
작동 중 주변 온도 | 0 ~ 50°C |
작동 중 주변 습도 | 35~85% RH |
센서 정확도 | AWI***-3: ±3 mm AWI***-5: ±5 mm |
응답 시간 | 20ms |
